본 섹션은 접지관한 시험 및 낙뢰와 Surge에 대한 모의시험을 할 수 있는 Lightning Surge Simulator 인 LSS-15AX A-1를 이용하여 여러분들이 낙뢰와 Surge피해를 예방할 수 있는 근본적인 대책을 수립하는데 있어서 실제 시험을 통하여 기술적이고 사실적인 기술지원을 하고자 개설된 섹션입니다.

본 섹션의 운영방식은 많은 지식인들이 쉽게 동참할 수 있도록 하겠습니다. 여러분들이 겪고 있는 문제점에 대한 제기와 여러분들의 소중한 지식이나 의견을 제공해 주시면, 그라운드가 보유한 기술지식의 정보와 참여한 많은 분들의 다양한 기술과 지식을 가지고 토론하고 연구하여 해법을 찾아내는 방식으로 운영을 하고자 합니다.

여러분들과 함께 도출된 기술과 지식은 모두가 공유 할 수 있도록 공개하여, 지구 온난화에 따른 기상이변으로 문제가 심각해 지고 있는 낙뢰문제를 해결하고 또한 첨단 전자정보화 장비들에 악영향을 끼치는 Surge 문제를 해결하는데 (주)그라운드에서 작은 힘이나마 지원을 하여 낙뢰문제와 Surge 문제를 해결 할 때까지 운영을 하도록 하겠습니다.

시험을 제공하는 방법은 여러분들의 시험의뢰나 궁금한 사항들을 선정하여 매주 시험을 하고, 그 시험은 인터넷을 통하여 실시간으로 제공하도록 할 것이며, 그 때 사용될 시험장비는 IEC pub.1000-4-5 (IEC pub 801-5)의 규격에 대응하는 SURGE IMMUNITY 시험기기이며, IEC 61000-4-5, IEEE Std. C62.45-1992, IEC 61643-1, UL 1449 2000-03-08, IEEE Std. C62.33-1982규격을 만족하는 장비 입니다

안 내

아래의 시험 순서는 예정으로 참여자의 요구에 따라서 변경 될 수 있습니다.

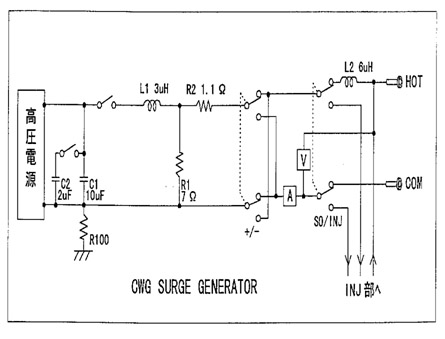

A1 TYPE SURGE Generator BLOCK

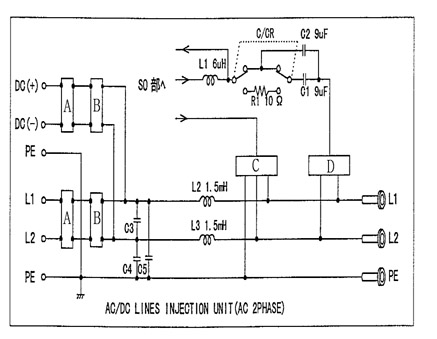

A1 TYPE AC/DC LINE Injection BLOCK

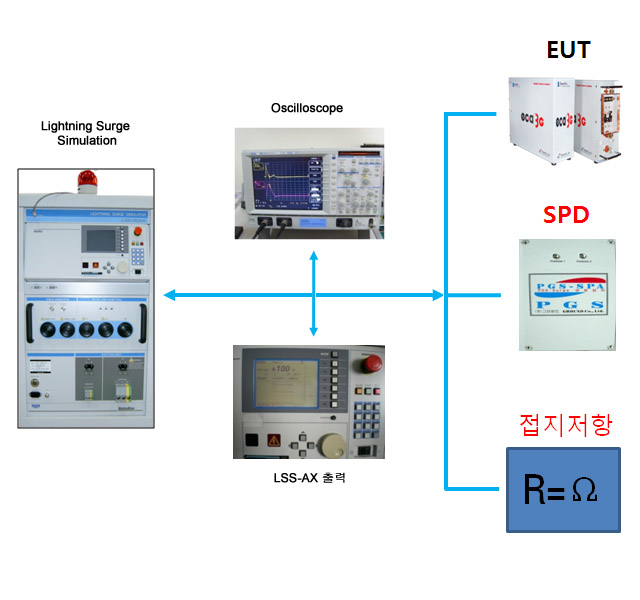

LSS-15AX A-1는 IEC pub.1000-4-5 (IEC pub 801-5)의 규격에 대응하는 SURGE IMMUNITY 시험기기이며, IEC 61000-4-5, IEEE Std. C62.45-1992, IEC 61643-1, UL 1449 2000-03-08, IEEE Std. C62.33-1982 규격

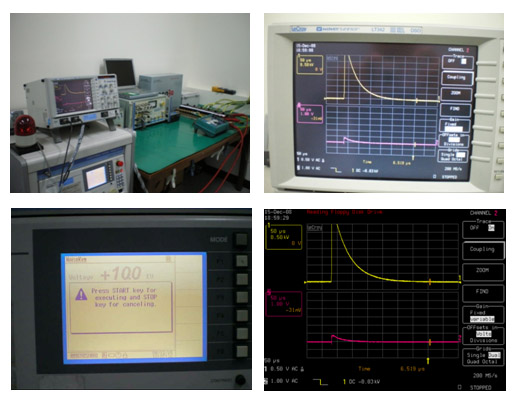

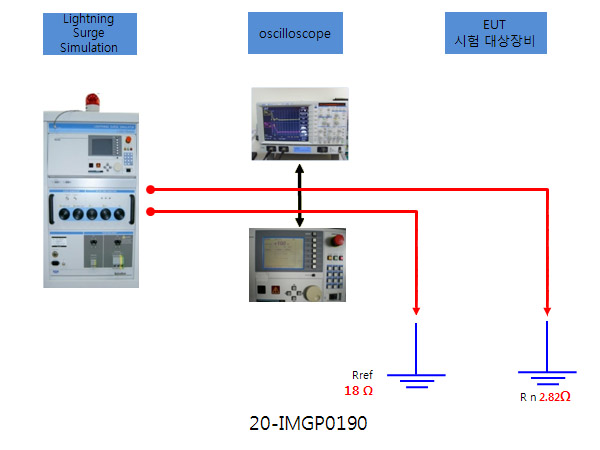

대지에 접지저항 값이 2.28Ω과 18Ω접지를 하고 10kV전합을 인가하여 → 8.77kV의 전위와, 5000A전류 → 475A를 방전 확인. 매우불량함.

접지저항 값(R n): 2.82Ω일 때,
→방전후 전위 상승: 8.77kV →방전 전류:475A
